О модели осушителя Chitu Systems Chitu FilaPartner E1 (продолжение)
Здравствуйте!
Сегодня, Дружок, мы подробно изучим эту новейшую сушку и посмотрим, что у нее внутри, и какие ощущения она вызывает. Также рассмотрим незадействованные (пока) разъемы для будущего моддинга.
Начнем с первого бункера, точнее, со всего, что к нему относится. На этом фото самые внимательные смогут найти датчик наличия бункера. Подсказка: он в самом неочевидном месте:

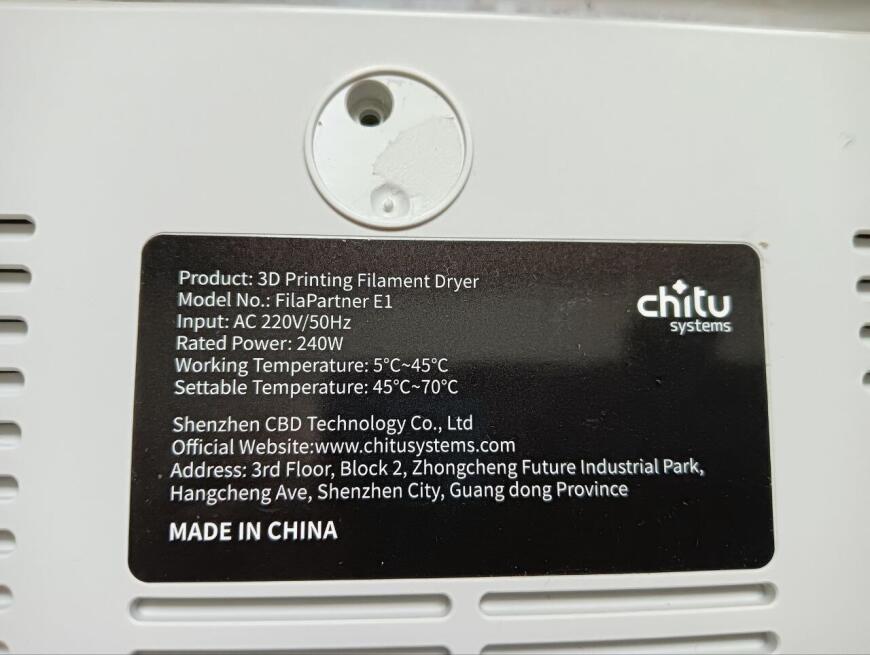

Теперь перевернем всю базу и полюбуемся на фабричную этикетку:
Удаляем у базы все шесть ног и находим спрятанные там шестигранники/звездочки типа T10. Блок питания – самая крупная деталь и, кстати, он без вентилятора. Сделать вентиляцию вполне возможно, есть свободный разъем на главной плате (фото – позже):
Переходим ко встрече с крошечным кулером охлаждения процессора контроллера сушки. Он присутствует, и это замечательно!
Далее наши рукодельные руки с отверткой тянутся к воздуходувке с раструбом:

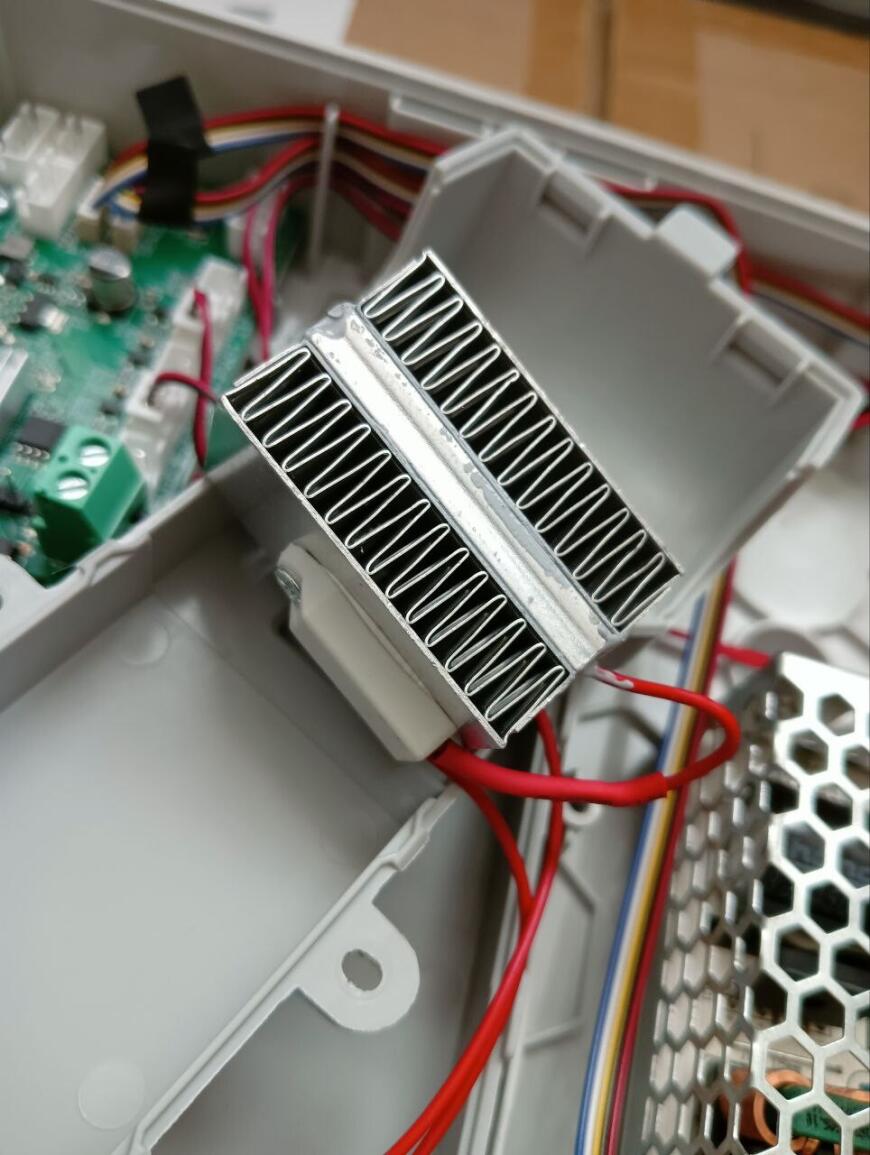

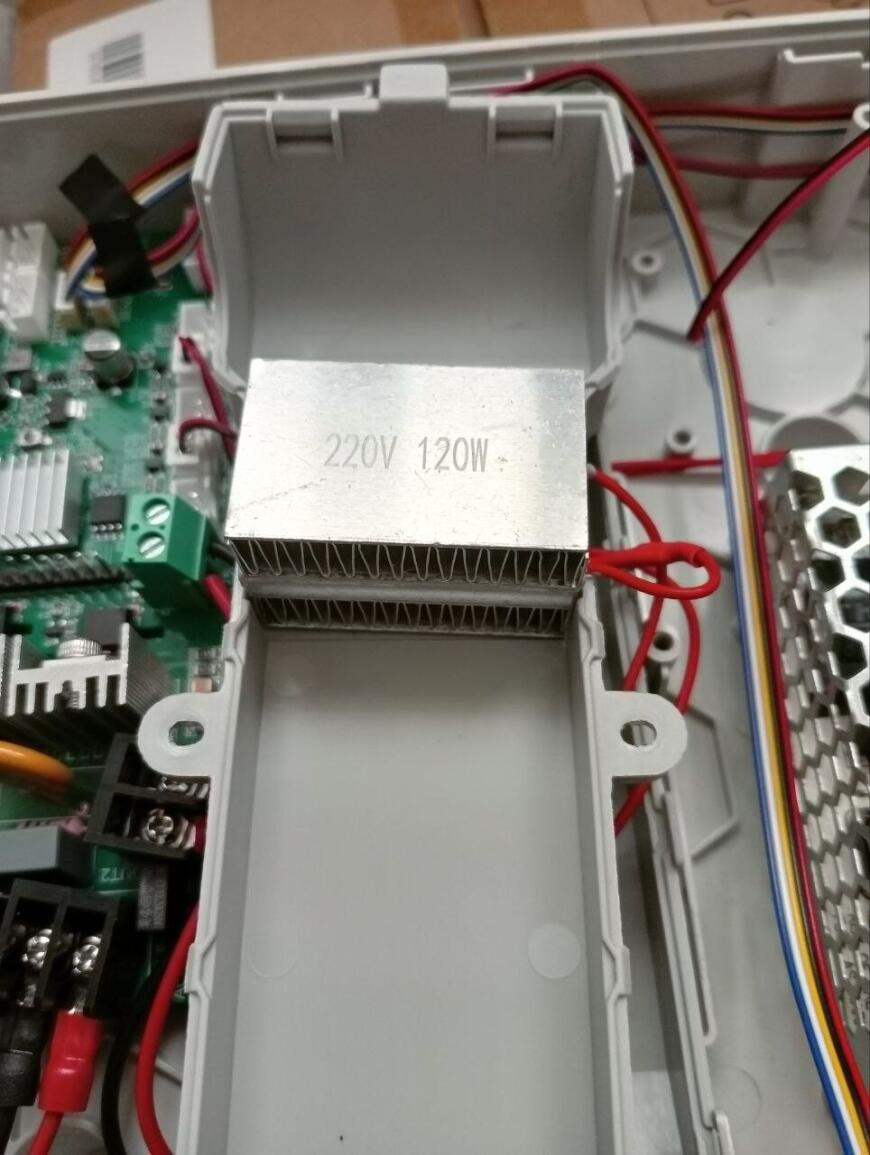

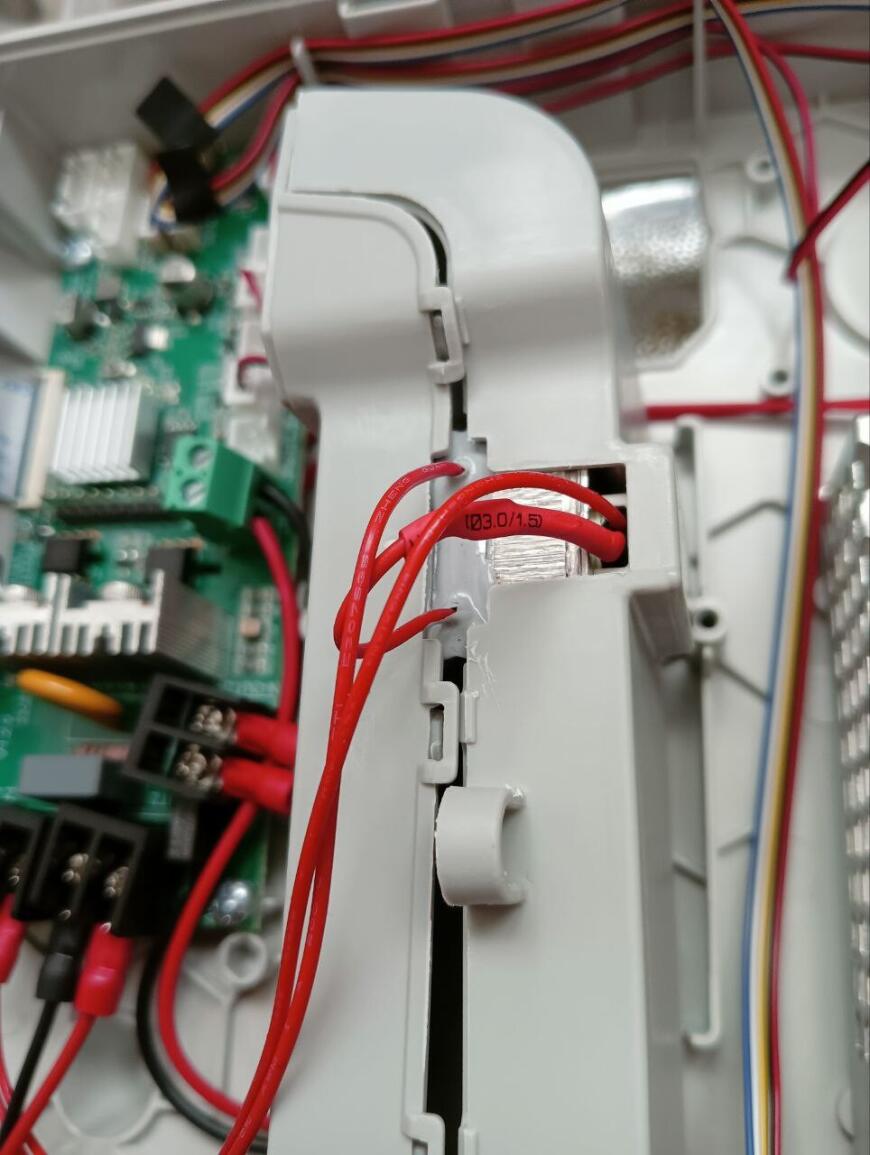

Откидываем турбину и, отгибая защелки воздуховода, добираемся до PTC-обогревателя с реле защиты:
Кстати, на Озоне я нашел аналогичные PTC мощностью 100 ватт и 150 ватт, похоже, они более распространены.
И это еще не все…
Далее представим разные ракурсы модуля датчика влажности и датчика наличия бункера:

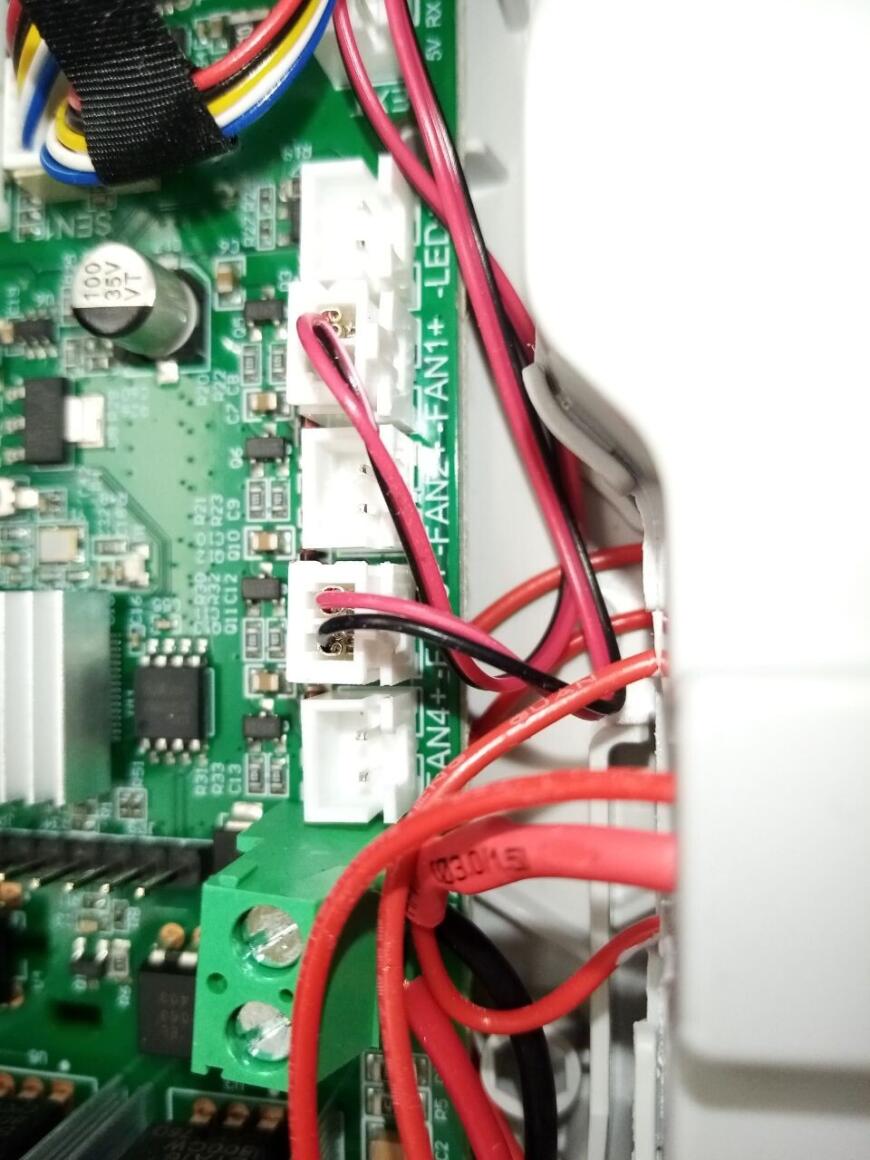

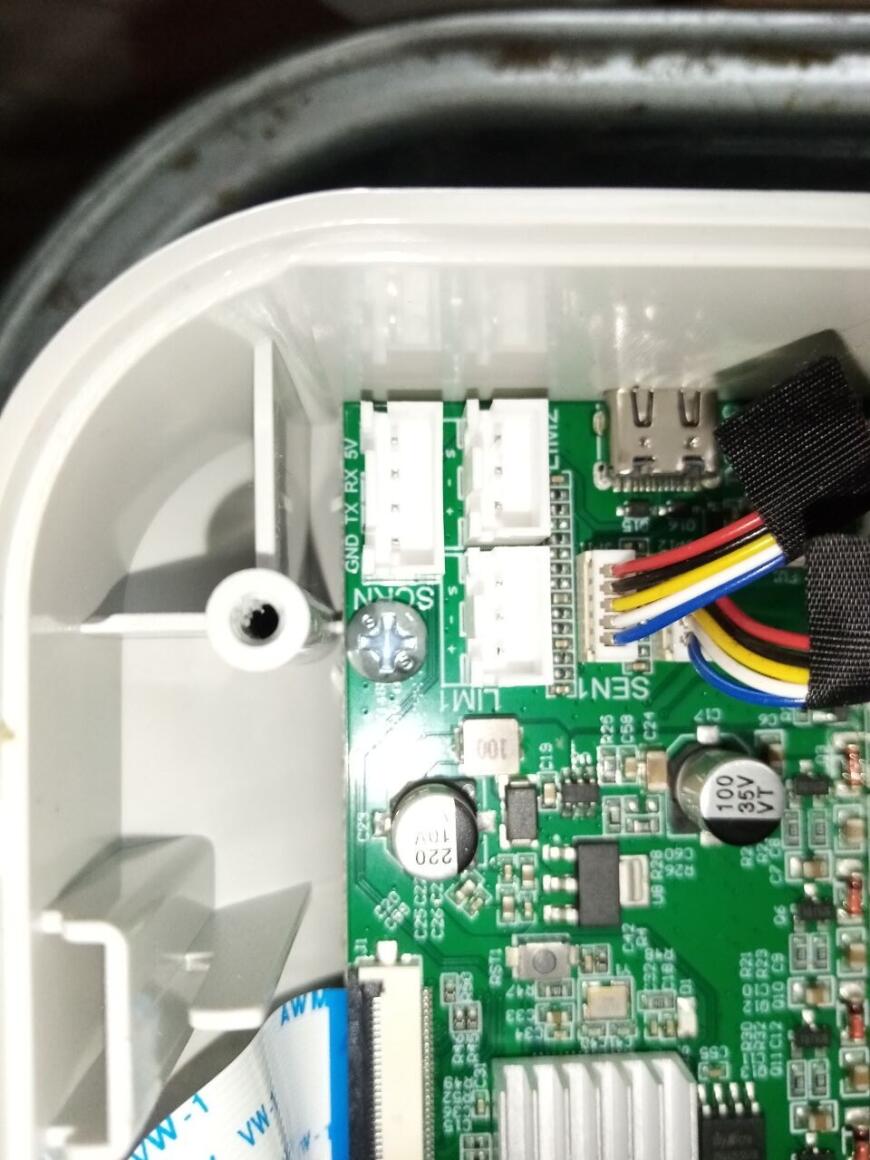

В конце рассмотрим несколько разъемов странного назначения, которые, похоже, не задействованы:
Модуль тач-дисплея я разбирать не стал, но заменить его можно, следуя этому видеоролику:
Тесты сушки сейчас в процессе, надеюсь, скоро закончу и смогу представить лаконичную таблицу.
До следующей пятницы!
С уважением,
Ski.
[]
